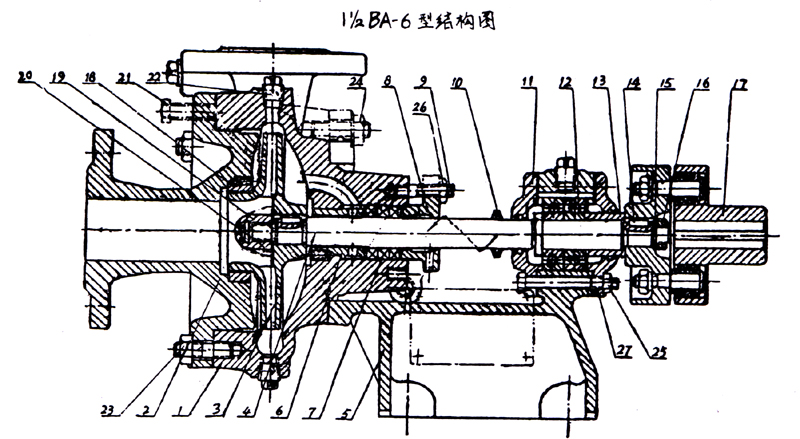

1.泵體 2.泵蓋 3.葉輪 4.軸 5.托架 6.填料套
7.填料 8.填料壓蓋9.雙頭螺栓10.擋水圈 11.軸承端蓋12.滾珠軸承
13.擋套 14.健 15.止退墊圈 16.小圈螺母17.聯軸器18.密封環
19.葉輪螺母20.外舌止退墊圈21.螺釘22.四方螺塞23.24.25.26六角螺母
27.軸承端蓋

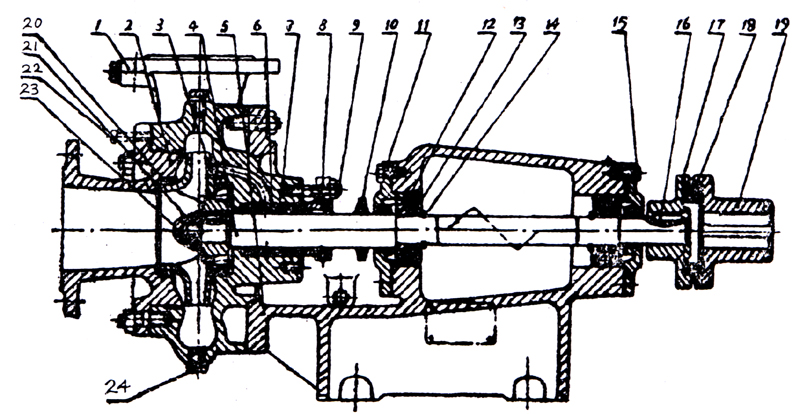

1.泵體 2.泵蓋 3.葉輪 4.軸 5.托架 6.填料環
7.填料 8.填料壓蓋9.雙頭螺栓10.擋水圈11.軸承端蓋12.滾動軸承
13.擋油環 14.軸用彈性擋圈 15.螺栓16.健
17.泵聯軸器 18.彈性塊
19.電機聯軸器20.密封環21.葉輪螺母22.螺釘23.外舌止退墊圈24.六角頭螺塞
